Como proveedor de motores de inducción de AC, a menudo encuentro preguntas de los clientes sobre varios aspectos técnicos de estos motores. Una de las preguntas frecuentes es sobre la resistencia del rotor en un motor de inducción de AC. En esta publicación de blog, profundizaré en lo que es la resistencia del rotor, su importancia y cómo afecta el rendimiento de los motores de inducción de AC.
Comprender los conceptos básicos de un motor de inducción de aire acondicionado
Antes de saltar a la resistencia del rotor, comprendamos brevemente la estructura básica y el principio de funcionamiento de un motor de inducción de aire acondicionado. Un motor de inducción de CA consta de dos partes principales: el estator y el rotor. El estator es la parte estacionaria del motor, que contiene un conjunto de devanados. Cuando se aplica una corriente alterna a estos devanados, crea un campo magnético giratorio. El rotor, por otro lado, es la parte giratoria del motor. Por lo general, está hecho de barras o bobinas conductoras. El campo magnético giratorio desde el estator induce una fuerza electromotriz (EMF) en el rotor, lo que a su vez hace que una corriente fluya en los conductores del rotor. La interacción entre el campo magnético del estator y la corriente en el rotor produce un par, lo que hace que el rotor gire.
¿Qué es la resistencia al rotor?
La resistencia al rotor se refiere a la resistencia eléctrica de los conductores del rotor en un motor de inducción de CA. Es una propiedad inherente de los materiales utilizados para hacer el rotor y el diseño físico del rotor en sí. La resistencia del rotor afecta la forma en que el motor responde a los cambios en la carga y la velocidad. En términos simples, determina la facilidad con la que la corriente puede fluir a través de los conductores del rotor.
El papel de la resistencia al rotor en el rendimiento del motor
Par de arranque
Uno de los impactos más significativos de la resistencia al rotor es en el par de arranque del motor. El par de arranque es el par producido por el motor cuando comienza desde reposo. Una mayor resistencia al rotor generalmente da como resultado un par inicial más alto. Esto se debe a que, al inicio, el deslizamiento (la diferencia entre la velocidad sincrónica del campo magnético giratorio y la velocidad real del rotor) está al máximo. Una mayor resistencia al rotor limita el flujo de corriente en el rotor, lo que a su vez reduce el campo magnético producido por el rotor. Esta reducción en el campo magnético del rotor permite que el campo magnético del estator interactúe de manera más efectiva con el rotor, lo que resulta en un par inicial más alto. Para aplicaciones donde se requiere un alto par de arranque, como en sistemas transportadores o trituradores, a menudo se prefieren los motores con mayor resistencia al rotor.
Regulación de velocidad
La resistencia al rotor también juega un papel crucial en la regulación de la velocidad. La velocidad de un motor de inducción de CA está determinada por la frecuencia de la fuente de alimentación y el número de polos en el motor. Sin embargo, la velocidad real del motor puede variar según la carga. Un motor con una resistencia al rotor más baja tiene una mejor regulación de velocidad. Esto significa que la velocidad del motor permanece relativamente constante incluso cuando cambia la carga. Por otro lado, un motor con una mayor resistencia al rotor experimenta una caída más significativa en la velocidad a medida que aumenta la carga. Esto se debe a que la mayor resistencia provoca una caída de voltaje más grande a través del rotor, lo que reduce el par producido por el motor. Como resultado, el motor se ralentiza para mantener el equilibrio entre el par de carga y el par del motor.
Eficiencia
La eficiencia de un motor de inducción de CA también se ve afectada por la resistencia al rotor. En general, los motores con menor resistencia al rotor son más eficientes. Esto se debe a que una resistencia más baja permite un flujo de corriente más alto en el rotor, lo que a su vez da como resultado una mayor producción de par para una potencia de entrada dada. Menos potencia se desperdicia como calor en los conductores del rotor, lo que lleva a una mayor eficiencia general. Sin embargo, es importante tener en cuenta que la relación entre la resistencia al rotor y la eficiencia no siempre es sencilla. En algunos casos, una resistencia al rotor ligeramente mayor puede ser aceptable si resulta en otros beneficios, como un par de arranque más alto.
Control de resistencia al rotor
En algunas aplicaciones, puede ser necesario controlar la resistencia del rotor para optimizar el rendimiento del motor. Un método común para controlar la resistencia del rotor es mediante el uso de resistencias externas. Estas resistencias se pueden conectar en serie con los devanados del rotor. Al cambiar el valor de las resistencias externas, se puede ajustar la resistencia del rotor efectiva. Esto permite un mejor control del par de arranque y la regulación de velocidad del motor. Otro método es el uso de motores de inducción de rotores de heridas. En estos motores, los devanados del rotor están conectados a los anillos de deslizamiento, que permiten que las resistencias externas se conecten o desconecten fácilmente. Esto proporciona una forma más flexible de controlar la resistencia del rotor en comparación con los motores de inducción de la jaula de la ardilla, que tienen una resistencia al rotor fija.
Nuestras ofrendas

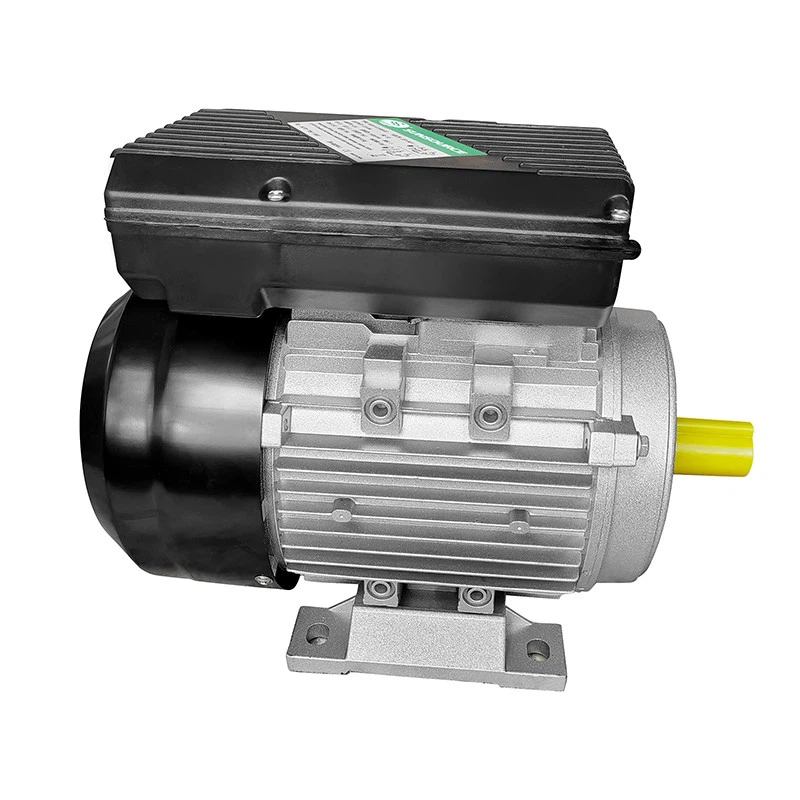

Como proveedor de motor de inducción de CA, ofrecemos una amplia gama de motores con diferentes características de resistencia al rotor para satisfacer las diversas necesidades de nuestros clientes. Ya sea que necesite un motor con un par de arranque alto para aplicaciones de servicio pesado o un motor con una excelente regulación de velocidad para el control de precisión, tenemos la solución adecuada para usted. Nuestra cartera de productos incluyeMotor de 120 V de CA,Motor de inducción de CA fase única, yMotor de aire acondicionado. Estos motores están diseñados y fabricados con los más altos estándares de calidad, lo que garantiza un rendimiento confiable y una larga vida útil.
Contáctenos para su compra y consulta
Si tiene alguna pregunta sobre la resistencia al rotor o necesita ayuda para seleccionar el motor de inducción de CA correcto para su aplicación, no dude en contactarnos. Nuestro equipo de ingenieros y expertos técnicos experimentados siempre está listo para ayudarlo. Podemos proporcionarle información técnica detallada, datos de rendimiento y recomendaciones específicas de la aplicación. Ya sea que sea una pequeña empresa o una gran empresa industrial, estamos comprometidos a proporcionarle los mejores productos y servicios. Trabajemos juntos para encontrar la solución motora perfecta para sus necesidades.
Referencias
- Chapman, SJ (2012). Fundamentos de maquinaria eléctrica. Educación McGraw-Hill.
- Fitzgerald, AE, Kingsley, C. y Umans, SD (2003). Maquinaria eléctrica. Educación McGraw-Hill.
- Krause, PC, Wasynczuk, O. y Sudhoff, SD (2013). Análisis de maquinaria eléctrica y sistemas de accionamiento. Wiley.
